G5335D

產品展示

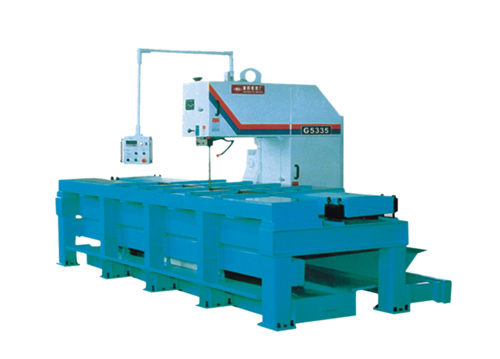

產品名稱:G5335D

規格型號:G5335D 尺寸:4160×2100×2190(mm)
  • G5335D

基本參數

單位

規格

G5335D

最大鋸削規格





高度

mm

350

長度

mm

2000

喉深

mm

800

最小鋸切寬度

mm

10

帶鋸條規格

rpm

41×1.26×4950

鋸條速度

mm/s

22~105(機械或變頻調速)

進給速度

mm/s

3~94(伺服調速)

快速移動速度

Nm

25

主電機功率

Nm

4

內工作臺尺寸

mm

800

外工作臺尺寸

mm

500

工作臺高度

MPa

950

機床外形尺寸

mm

4160×2100×2190

機床凈重

kg

5200

用途及適用范圍

該產品主要用于中大型模坯、板坯等金屬材料批量下料作業。產品適用于高度350(850)mm,長度2000mm(2000/4000/6000mm)重量8000kg(60000kg)的工件直線切斷。廣泛運用于需要進行長距離切割的模具、板坯等機械加工行業。

主要特點

采用有專利技術的自驅式進給裝置,伺服進給電機+快速移動電機控制鋸架移動速度,速度變化范圍大,能夠?qū)崿F(xiàn)低速穩定可靠,高速平穩快捷,長行程定位精確的要求,保證中大型模坯板坯的合理的鋸切進給速度和快退速度。

采用PLC進行控制,性能可靠穩定;鋸切長度直接在操縱面板上顯示(選擇、控制、顯示),直觀便利;操作控制集中在鋸架的懸掛臂(控制臺)上,操作簡單方便;獨特的帶鋸條更換裝置,鋸條更換方便快捷。

可根據用戶要求增加液壓抬升、平移輥道、機械定尺、液壓漲緊、液壓導向、特殊夾壓等裝置,更好地滿足使用要求。(液壓抬升、平移輥道,使工件進退自如,方便送料和對刀;液壓漲緊、液壓導向,調整方便快捷;工作臺四周設置防護欄,并在控制臺和工作臺旁設置上下扶梯,方便上下和保證操作者的安全。可根據用戶要求配備激光投影燈,方便對刀;配備鋸縫監控裝置,保證鋸口平直。)

配備接水盆和刮板式輸屑機,方便切削液的回收和切屑的收集,保證環境的清潔衛生。
